DATASHHET

1N4001

Características

-1N4001 / L - 1N4007 / L

-Rectificador 1.0A

-Máximo Valoración y características eléctricas @ TA = 25 C salvo que se especifique
- Difundido Junction

- Alta capacidad de corriente con interés y baja caída de voltaje

-Oleada de sobrecarga de 30A Calificación Peak

-Baja inversa de fuga
-Finalizar libre de plomo, Compatible con RoHS (nota 4)
Datos mecánicos
Asunto: DO-41, A-405


Material: plástico moldeado. Inflamabilidad UL Clasificación Clasificación 94V-0 Humedad Sensibilidad: Nivel 1 por J-STD-020C Terminales: Terminar - Bright Tin. Plated lleva por Solderable MIL-STD-202, Método 208 Polaridad: catódicos banda Posición de montaje: Todo Información para pedidos: véase la última página


Calificación: Tipo número


Peso: DO-41 0,30 gramos (aproximadamente) A-405 0,20 gramos (aproximadamente)


CY2305

El CY2305 sin retraso de amortiguación El CY2305 es un 3,3 voltios, cinco de salida sin retraso en un buffer 8-pin de 150 mil SOIC paquete. Esta parte está destinada a buffering un reloj en cinco relojes de buffering para el bus PCI o cuatro relojes para su uso con 1 módulo de memoria SDRAM. El CY2305 es el más simple y más fáciles de utilizar una parte a la demora Cypress cero buffer familia. Para una discusión de las características especiales de la CY2305 ver las características especiales de la sección nota de esta solicitud, o para la las especificaciones completas en el CY2305 por favor refiérase a la CY2305/CY2309 hoja de datos.


El CY2309 es un 3,3 voltios, nueve de salida sin retraso en un buffer 16-pin de 150 mil SOIC paquete. Esta parte está destinada a buffering un reloj en 9 relojes para PCI buffering u ocho relojes para su utilización con 2 módulos SDRAM. Para completar las especificaciones por favor consulte la ficha de datos de CY2305/CY2309. El CY2309 tiene varias opciones para cerrar la salida bancos o cerrar completamente la parte a conservar el poder. Como se muestra en el cuadro siguiente, las entradas S1 y S2 de control que la producción impulsada por los bancos y el estado del PLL. Tú se dará cuenta de que la CLKOUT salida es siempre impulsada. Esto es porque el PLL debe tener la CLKOUT pin con el fin de funcionamiento para mantener la fase de bloqueo. El CY2309 también entrar en una potencia hacia abajo si el estado de referencia de entrada se detiene tal como se describe en el "Características especiales de los Cypress sin retraso de búferes".

PC87306

SuperI / OTM reforzada Sidewinder Lite Disquete de controlador, controlador de teclado, Real-Time Clock, Dual UARTs, interfaz de infrarrojos, IEEE 1284 puerto paralelo, y la interfaz IDE


Descripción General.

El PC87306 es un solo chip que incorpora una solución de teclado y PS/2É Mouse Controller (KBC), Real Time Clock (RTC) y más comúnmente usado periféricos de E / S en ISA, EISA y MicroChannelÉ computadoras basadas en. Además de KBC y la RTC, un Floppy Disk Controller (FDC), dos presentó UARTs, una compatible IEEE 1284 puerto paralelo y toda la lógica de control necesarias para una interfaz IDE proporciona apoyo a las más comúnmente utilizadas periféricos de E / S. Norma PC-Até dirección de decodificación para todos los periféricos, un conjunto de configuración de los registros, y dos seleccionable por el usuario selecciona chip también se aplican a este alto grado de integración de miembro la SuperI / O la familia. Las funciones avanzadas y de alta integración de la PC87306 resultado en varios beneficios para los bajos costo y alto rendimiento de los sistemas. Placa de circuito impreso espacio el ahorro, menor número de componentes en la placa base y la compatibilidad con los últimos estándares de la industria son los periféricos sólo unos pocos de los beneficios de utilizar un PC87306. KBC El software es totalmente compatible con el microcontrolador 8042AH. Contiene sistema de calendario, la lógica de control, la costumbre ROM de la memoria del programa, los datos de memoria RAM y 18 programables Líneas de E / S necesarias para la aplicación dedicada las funciones de control. Se trata de un eficiente controlador que utiliza predominantemente instrucciones de un solo byte con soporte para binarios y BCD aritmética y una amplia capacidad de manipulación de bits.

HY514264B

Esta familia es un poco 4M RAM dinámica organizada 262144 x 16-bit con la configuración de CMOS DRAM. El circuito y el proceso permitir el diseño de este dispositivo para lograr un alto rendimiento y baja potencia de disipación. Características opcionales son el tiempo de acceso (50, 60 o 70ns), tipo de paquete (SOJ o TSOP-II) y el consumo de energía (normal o de baja potencia con la libre refrescar). Hyundai's diseño de circuitos avanzados de tecnología de proceso y permitir que este dispositivo para la consecución de un alto ancho de banda, bajo consumo de energía y alta confiabilidad.

CARACTERÍSTICAS
- Datos ampliados a cabo la operación
- Read-modificar-escribir Capacidad
-2/CAS Insumos para la superior e inferior byte de control
- TTL compatible entradas y salidas
- / CAS-before-/RAS, / RAS-solamente, y Oculto Autónomos capacidad de actualización
- Max. Disipación de potencia activa
- Estándar JEDEC pinout - 40-pin plástico SOJ (400mil)
-40/44-pin Plástico TSOP-II (400mil) -
- Única fuente de alimentación de 5 V ± 10% -
- Early Escribir o permitir la salida controlada escribir

EVIDENCIA ELECTRONICA ANALOGICA BOBINAS

1. Cuáles son las principales funciones de una bobina en un circuito electrónico.

• La de aterrizar todas las señales eléctricas que interfieren en un circuito electrónico ya sean señales de; radio, inalámbricas o interferencia.

2. Cuáles son las principales diferencias a nivel funcional entre: bobina fija y bobina variable, bobina con núcleo ferroso y bobina con núcleo de aire.

• Bobina fija:

Se utilizan en frecuencias elevadas. Se utilizan en los circuitos sintetizadores de aparatos de radio en las gamas de onda media y larga.

• Bobina Variable:

Variación de inductancia se produce por desplazamiento del núcleo.

• Bobina de Núcleo Ferroso.

Poseen valores de inductancia más altos que los anteriores debido a su nivel elevado de permeabilidad magnética.

• Bobina con Núcleo de Aire.

El conductor se arrolla sobre un soporte hueco y posteriormente se retira este quedando con un aspecto parecido al de un muelle. Se utiliza en frecuencias elevadas.

3. Realice un cuadro comparativo entre:

CONCLUSIONES.

• Las bobinas debido a su enrollamiento de alambre generan un campo magnético y esto nos puede inducir una corriente si se tiene otra bobina cerca.

• Los transformadores están compuestos de bobinas sin que ellas estén en contacto generan grandes magnitudes eléctricas según sea el caso.

• Una característica de las bobinas es que se oponen a los cambios bruscos de la corriente que circula por ellas.

• Se puede establecer cuál es la bobina primaria con la ayuda de un ohmímetro.

LABORATORIO BOBINAS

OBJETIVO GENERAL.

Establecer los principios básicos de las bobinas, funcionalidad e importancia para los circuitos electrónicos, características de ensamble y cuidados de los mismas.

OBJETIVOS ESPECIFICOS.

• Identificar las bobinas, especificaciones técnicas y tipos de bobinas.
• Identificar cual es la unidad de medida de las bobinas.
• Establecer y diferenciar cada uno de los valores de las bobinas.
• Identificar cada una de los tipos de bobinas.
• Establecer cuáles son las aplicaciones típicas de las bobinas.

MATERIALES.

1. Boards de computadores.

2. Fuente eléctrica para un computador

3. Disco duro

4. Monitor.

5. Multimetro.

6. Destornillador de estrella.

7. Destornilladores de precisión.

8. Lupa.

BOBINAS

Las bobinas (también llamadas inductores) consisten en un hilo conductor enrollado. Al pasar una corriente a través de la bobina, alrededor de la misma se crea un campo magnético que tiende a oponerse a los cambios bruscos de la intensidad de la corriente. Al igual que un condensador, una bobina puede utilizarse para diferenciar entre señales rápida y lentamente cambiantes (altas y bajas frecuencias). Al utilizar una bobina conjuntamente con un condensador, la tensión de la bobina alcanza un valor máximo a una frecuencia específica que depende de la capacitancia y de la inductancia.

Su unidad de medida es el Henrio (H), en el sistema internacional pero se suelen emplear los submúltiplos mH y µH.

CARACTERISTICAS.

1. Permeabilidad magnética (m). Es una característica que tiene gran influencia sobre el núcleo de las bobinas respecto del valor de la inductancia de las mismas. Los materiales ferro magnéticos son muy sensibles a los campos magnéticos y producen unos valores altos de inductancia, sin embargo otros materiales presentan menos sensibilidad a los campos magnéticos.

El factor que determina la mayor o menor sensibilidad a esos campos magnéticos se llama permeabilidad magnética.

Cuando este factor es grande el valor de la inductancia también lo es.

2. Factor de calidad (Q).- Relaciona la inductancia con el valor óhmico del hilo de la bobina. La bobina será buena si la inductancia es mayor que el valor óhmico debido al hilo de la misma.

TIPOS DE BOBINAS

FIJAS.

Con núcleo de aire. El conductor se arrolla sobre un soporte hueco y posteriormente se retira este quedando con un aspecto parecido al de un muelle. Se utiliza en frecuencias elevadas.

Una variante de la bobina anterior se denomina solenoide y difiere en el aislamiento de las espiras y la presencia de un soporte que no necesariamente tiene que ser cilíndrico. Se utiliza cuando se precisan muchas espiras. Estas bobinas pueden tener tomas intermedias, en este caso se pueden considerar como 2 o más bobinas arrolladas sobre un mismo soporte y conectadas en serie. Igualmente se utilizan para frecuencias elevadas.

Con núcleo sólido. Poseen valores de inductancia más altos que los anteriores debido a su nivel elevado de permeabilidad magnética. El núcleo suele ser de un material ferro magnético. Los más usados son la ferrita y el ferroxcube. Cuando se manejan potencias considerables y las frecuencias que se desean eliminar son bajas se utilizan núcleos parecidos a los de los transformadores (en fuentes de alimentación sobre todo). Así nos encontraremos con las configuraciones propias de estos últimos. Las secciones de los núcleos pueden tener forma de EI, M, UI y L.

BOBINAS HALLADAS EN EL LABORATORIO.

Bobinas de Ferrita
Se encontraron 2 en la fuente como L8 y L2.

Bobinas SMD

Se encontraron en la Board: color café- L95 color negro – L-4 color gris: L-10-L-9-L-13-L-6.

EVIDENCIA ELECTRONICA ANALOGICA CONDENSADORES

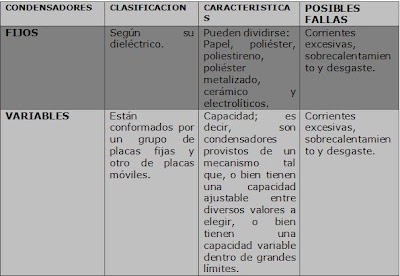

1. Establezca una relación de similitudes y diferencias entre los distintos tipos de condensadores.

2. clasifique de tres formas diferentes los condensadores.

• Indicacion del valor de los Condensadores.
• Valor Capacitivo.
• A su capacidad si es permanente o fija.
• Condensadores Fijos

• Condensadores Variables.

3. Mencione los usos de los Condensadores.

• Baterías por su cualidad de almacenar energía.
• Memorias.
• Filtros.
• Adaptación de impedancias.
• Demodular FM junto con un diodo.

4. Identifique el símbolo con el nombre del Condensador.

5. Complete la tabla.

6. Escoja 5 tipos de condensadores mostrados en las figuras anteriores, y mensione sus características eléctricas y su uso.

Condensadores de papel. El dieléctrico es papel parafinado, bakelizado o sometido a algún otro tratamiento que reduce su higroscopía y aumenta el aislamiento. Se apilan dos cintas de papel, una de aluminio, otras dos de papel y otra de aluminio y se enrollan en espiral. las cintas de aluminio constituyen las dos armaduras, que se conectan a sendos terminales. Se utilizan dos cintas de papel para evitar los poros que pueden presentar.

Condensador de aire. Se trata de condensadores, normalmente de placas paralelas, con dieléctrico de aire y encapsulados en vidrio. Como la permitividad eléctrica es la unidad, sólo permite valores de capacidad muy pequeños. Se utilizó en radio y radar, pues carecen de pérdidas y polarización en el dieléctrico, funcionando bien a frecuencias elevadas.

Condensador de aluminio. Es el tipo normal. La cuba es de aluminio y el electrolito una disolución de ácido bórico. Funciona bien a bajas frecuencias, pero presenta pérdidas grandes a frecuencias medias y altas. Se emplea en fuentes de alimentación y equipos de audio.

Condensador cerámico. Utiliza cerámicas de varios tipos para formar el dieléctrico. Existen tipos formados por una sola lámina de dieléctrico, pero también los hay formados por láminas apiladas. Dependiendo del tipo, funcionan a distintas frecuencias, llegando hasta las microondas.

Condensador de tantalio (tántalos). Es otro condensador electrolítico, pero emplea tantalio en lugar de aluminio. Consigue corrientes de pérdidas bajas, mucho menores que en los condensadores de aluminio. Suelen tener mejor relación capacidad/volumen, pero arden en caso de que se polaricen inversamente.

7. Justifique la posible importancia que representaria para usted el conocimiento sobre condensadores en su titulacion.

En la parte de la instalación de redes, el conocimiento sobre condensadores es muy importante debido a que estos dispositivos electrónicos nos sirven como filtro, y cuando hay demasiada interferencia o ruido en una instalación o cableado estos dispositivos y con la ayuda de otros componentes podemos purificar las señales para disminuir las interferencias de las conexiones.

LABORATORIO CONDENSADOR

OBJETIVO GENERAL.

Establecer los principios básicos de los condensadores, funcionalidad e importancia para los circuitos electrónicos, características de ensamble y cuidados de los mismos.

OBJETIVOS ESPECIFICOS.

• Identificar los condensadores, especificaciones técnicas y tipos de condensadores.
• Identificar cual es la unidad de medida de los condensadores.
• Establecer y diferenciar cada uno de los valores de los condensadores.
• Identificar cada uno de los tipos de condensadores.
• Establecer cuáles son las aplicaciones típicas de los condensadores.

MATERIALES.

1. Boards de computadores.

2. Fuente eléctrica para un computador

3. Disco duro

4. Monitor.

5. Multimetro.

6. Destornillador de estrella.

7. Destornilladores de precisión.

8. Lupa.

CONDENSADOR

El condensador es uno de los componentes más utilizados en los circuitos eléctricos.

Un condensador es un componente pasivo que presenta la cualidad de almacenar energía eléctrica. Está formado por dos láminas de material conductor, que se encuentra separado por un material dieléctrico. Va a tener una serie de características tales como capacidad, tensión de trabajo, tolerancia y polaridad.

Su capacidad se mide en FARADIOS, y nos indica la cantidad de carga que es capaz de almacenar el condensador cuando está conectado a cierta tensión.

Su símbolo es:

La tensión de trabajo que puede aguantar un condensador depende del tipo y el grosor del dieléctrico con que este fabricado, si se supera dicha tensión el condensador puede perforarse (quedar cortocircuitado) y/o explotar.

La tolerancia de los condensadores al igual que en los resistores, se refiere al error máximo que puede existir entre la capacidad real del condensador y la capacidad indicada sobre su cuerpo.

TIPOS DE CONDENSADORES.

Condensador de aire: Se trata de condensadores, normalmente de placas paralelas, con dieléctrico de aire y encapsulados en vidrio.

Condensador de mica: La mica posee varias propiedades que la hacen adecuada para dieléctrico de condensadores.

Condensador de papel: El dieléctrico es papel parafinado, bakelizado o sometido a algún otro tratamiento que reduce su higroscopia y aumenta el aislamiento.

Condensador electrolítico: Condensador, generalmente polarizado, que contiene dos electrodos, uno de ellos formado por un electrolito, que bajo la acción de una corriente eléctrica hace aparecer una capa de dieléctrico por oxidación del ánodo.

Condensador de plástico: Condensador que utiliza como dieléctrico una fina capa de material plástico.

Así como en los resistores también encontramos condensadores fijos y variables.


CONDENSADORES HALLADOS EN EL LABORATORIO.

Condensadores Electrolíticos

En la Board

ELECTROLITICOS.

• 10 V - 1.000 µ - 105 ºC.
• 25 V - 10 µ - 105 ºC
• 10 V - 470 µ - 105 ºC
• 6.3 V - 500µ - 105 ºC
• 50 V - 1µ - 105 ºC

PLACON

• X 30 V

PIN UP

• 106 H

En la Fuente

1. 400 V. - 220 µ 85 ºC

Condensadores en Cerámica

1. Color: naranja. E 103M 1 kilovoltio Lk

2. CS472M color: azul CNCD SNTX 20-

3. CS472M SND (SH) F1+- 71 ohmios.

4. Color amarillo RS 472 560-2 H57 fuente C3

5. Color : gris 212210 NV

Codensador de Papel o placos

1. Color: naranja 100 K 4001 fuente C42

2. Vino tinto 472 k fuente C8

3. Vino tinto 103 k fuente C6

4. Verde 102 J 120 v fuente C10

5. Verde 153J 100 v fuente C16

EVIDENCIA ELECTRONICA ANALOGICA RESISTORES

1. Mencione cinco principales características de resistores fijos.

• Poseen dos terminales.
• Su unidad es el Ohmio.
• Resistores de carbón.
• Resistores metálicos.
• Bajo nivel de ruido.

2. Cuáles son las principales características de resistores no lineales.

Estos resistores se caracterizan porque su valor óhmico, que varía de forma no lineal, es función de distintas magnitudes físicas como pueden ser:

o Temperatura.

o Tensión.

o Luz.

o Campos magnéticos.

Así estos resistores se consideran como sensores.

3. Realice un cuadro comparativo entre las diferencias y similitudes entre un potenciómetro, reóstato y un trimmer.

4. Mencione el valor.

· Rojo, rojo, azul, café * verde: 2260 W al 0.5%

· Azul, amarillo, rojo * plateado: 6400 W al 10%

· Naranja, verde, café * dorado: 350 W al 5%

5. Mencione el valor en tecnología SMD y la tolerancia.

· 323: 32.000 W

· 222: 2.200 W

· 1423: 142.000 W

· 122: 1.200 W

· 423: 42.000 W

· 1211: 1.210 W

CONCLUISIONES LABORATORIO RESISTORES.

• Las resistencias de un circuito determinan que corriente fluye en el circuito cuando se aplica un voltaje.
• La potencia que soportan los resistores van de acuerdo a su tamaño.
• En los resistores SMD su margen de tolerancia la da el fabricante.
• Los resistores fijos no pueden cambiar su valor óhmico.
• Los resistores variables como los potenciómetros, su valor óhmico varía a voluntad del usuario.
• Los Trimmer no es ajustable su valor óhmico después de ser instalado en la placa electrónica.
• Para saber el valor óhmico de los resistores con el multimetro se debe tener en la función de Ohmios.

LABORATORIO RESISTORES

OBJETIVO GENERAL

Establecer los principios básicos y fundamentales de los componentes electrónicos. Su funcionamiento e identificación en planos electrónicos, así como su forma física, propiedades y características de cada uno de ellos. Reconociendo que la electrónica analógica considera y trabaja valores continuos.


OBJETIVOS ESPECIFICOS

1. Identificar un resistor, especificaciones técnicas y tipos de resistores.

2. Establecer la importancia de los resistores en un circuito electrónico.

3. Establecer y diferenciar cada uno de los valores de los resistores.

4. Establecer mediante la ayuda del multimetro los valores de cada uno de los resistores.

5. Establecer y reconocer cada uno de los modelos de resistores.

6. Reconocer el código de valores de los resistores.

MATERIALES

1. Boards de computadores.

2. Fuente eléctrica para un computador.

3. Disco duro

4. Monitor.

5. Multimetro.

6. Destornillador de estrella.

7. Destornilladores de precisión.

8. Lupa.

RESISTORES.

Propiedad de un objeto o sustancia que hace que resista u oponga al paso de una corriente eléctrica. La resistencia de un circuito eléctrico se determina mediante la Ley De Ohm, cuanta corriente fluye en el circuito cuando se le aplica un voltaje determinado. La unidad de la Resistencia es el Ohmio, la abreviatura habitual es R, su símbolo es una letra griega omega Ω, y su símbolo es representado de la siguiente manera.

Su código de colores es:

Encontramos resistores de 4 y 5 franjas según sea la necesidad.

Como podemos ver en la grafica anterior nos muestra como es la nomenclatura de colores de las resistencias.

También encontramos resistores fijos y variables.

Los Resistores Fijos: tienen dos contactos entre los cuales existe una resistencia fija, los resistores fijos se dividen en resistores de carbón y resistores metálicos.

Los Resistores Variables: tienen tres contactos, dos de ellos están conectados en los extremos de la superficie resistiva y el otro está conectado a un cursor que se puede mover a lo largo de la superficie resistiva.

Resistores hallados en el laboratorio.

RESISTENCIAS CERAMICAS

BOARD.

1. Café, negro, café, dorado: 100W al 5%

2. Café, rojo, rojo, dorado: 1.200W al 5% 1.2 kW

3. Café , negro, negro, dorado: 100 W al 5%

4. Café, negro, rojo, dorado: 1.000 W al 5 % 1 kW

5. Rojo, rojo, rojo, dorado: 2.200 W al 5 % 2.2 kW

FUENTE

1. Verde, rojo, rojo, dorado: 5.200 W al 5% 5.2 kW

2. Café, negro, naranja, dorado: 10.000 W al 5% 10 kW

3. Naranja, naranja, amarillo, dorado: 330.000 W al 5% 330kW

4. Violeta, verde, rojo, dorado: 7.500 W al 5% 7.5kW

5. Rojo, rojo, negro, dorado: 220 W al 5%

REISTENCIAS SMD (SURFACE MOUNTED DEVICE).

BOARD.

1. 100: 100 W al 5%

2. 720: 720 W al 5%

3. 104: 100.000 W al 5% 100 kW

4. 220: 220 W al 5 %

5. 333: 33.000 W al 5 % 33 kW

FUENTE.

1. 103: 10.000 W al 5 % 10 kW

2. 472: 4.700 W al 5% 4.7 kW

3. 151: 150 W al 5 %

4. 331: 330 W al 5 %

5. 470: 47 W al 5%

RESISTORES VARIABLES

La resistencia variable es un dispositivo que tiene un contacto móvil que se mueve a lo largo de la superficie de una resistencia de valor total constante.

Este contacto móvil se llama cursor o flecha y divide la resistencia en dos resistencias cuyos valores son menores y cuya suma tendrá siempre el valor de la resistencia total.

Esta clase de resistores se encontraron en el monitor del computador.
