LABORATORIO TRANSFORMADOR

OBJETIVO GENERAL

Establecer la importancia del transformador como dispositivo, para reducción y elevación de voltajes.

OBJETIVOS ESPECIFICO

• Establecer las diferentes partes de un transformador.
• Establecer y diferenciar las bobinas primarias de las secundarias.
• Identificar mediante el multimetro los voltajes de salida del transformador.
• Establecer cuál es la bobina de entrada del transformador.

MATERIALES.

• Transformador.
• Multimetro.
• Destornillador.
• Cinta aislante.
• Clavija.
• Cámara fotográfica.

PROCEDIMIENTO

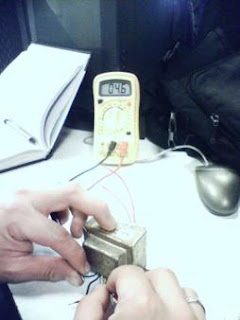

El laboratorio planteado en clase, es la identificación del plano interno de un transformador con la ayuda del multimetro, y tomando una medida en ohmios podemos identificar cada una de sus bobinas y el orden de cada una de ellas.

El valor que nos dio cada una de las terminales del transformador fue el siguiente.

Valor en ohmios.

1-2: 28.4 Oh

1-3: 0 Oh

1- 4: 0 Oh

1-5: 0 Oh

1-6: 0 Oh

2-3: 0 Oh

2-4: 0 Oh.

2-5: 0 Oh

2-6: 0 Oh

3-4: 3.5 Oh

3-5: 4.6 Oh

3-6: 4.7 Oh

4-5: 2.9 Oh

4-6: 3.0 Oh

5-6: 4.5 Oh

Con los resultados podemos concluir que el transformador tiene una bobina primaria con una medición de 24.4 Oh, la cual nos soporta un voltaje promedio de 110 V y cuenta con 6 bobinas secundarias las cuales son las encargadas de reducirnos los voltajes como observaremos en la siguiente tabla:

Bobina Primaria la cual nos soporta hasta 117.8 V.

La salida entre los cables 1 y 3 es de 0 V. igual que las salidas de voltaje que se presentan en la salida de los cables 1 y 4, 1 y 5, 1 y 6, 2 y 3, 2 y 4, 2 y 5 y 2 y 6

La salida de voltaje de la bobina encontrada entre los cables 3 y 4 es de 12.4 V. La bobina encontrada en los cables 3 y 5 es de 2.2 V. La bobina encontrada entre los cables 3 y 6 es de 27.7 V. La encontrada entre los cables 4 y 5 es de 14.9 V.

Y la encontrada entre los cables 4 y 6 es de 14.9 V.
